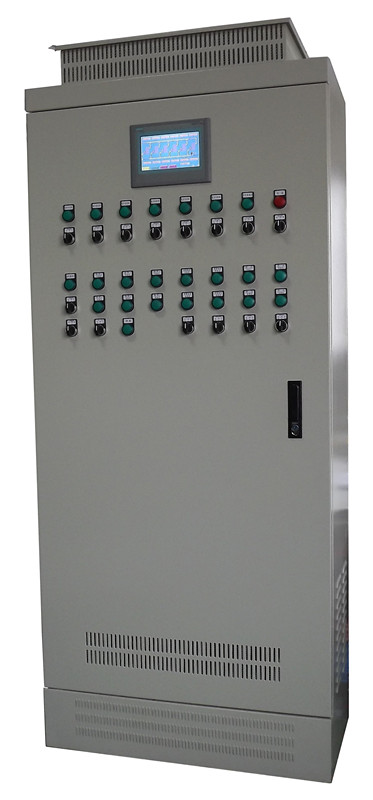

太阳能工程 PLC远程控制系统
发布时间:2013-01-29 14:43发布作者:admin 浏览次数:次 标签:
本系统主要由PLC控制模块,温度PT模块,中间控制继电器,无线数据传输模块,上位机,以及现场数据信号采集传感器等组成,抗干扰能力强,是目前最先进的控制系统。核心部分为PLC可编程控制器,主要通过前端传感器采集现场温度及水位信号,并将信号上传到PLC采集模块,然后通过PLC内部程序运算,通过PLC输出节点控制中间继电器来控制水泵及电磁阀的运行或停止。PLC与上位机之间通过有线或无线组网模式进行通信,以实现在上位机上通过组态界面显示每栋楼上的太阳能热水系统的运行状态,同时也可以实时对参数进行修改,以适应不同需求。发生异常情况时,系统可以声光报警,同时可以自动或者手动远程关闭某台设备的运行。现场多个数据模块与中心控制室数采集模块采用主从模式组成星型网,实时性、同步性、实时数据传输,通过上位机实现监控室管理员对多个楼层的太阳能热水系统进行远程控制。
主要功能:
温差循环、强制循环、定温出水、电加热、伴热带、自动上水、防冻循环、高温保护、低水位保护、排空功能、停电保持、防欠款功能、远程控制。
计算机远程监控功能:
安装监控软件后,开机自动启动监控软件,进入起始画面,选择要观察的画面。
水位、水温实时显示:图形化的人机界面实时显示水箱温度,水箱的水位,集热器水温,管道温度,用水温度;
水位、水温设置:用户可随时对水箱的最低水位、最低温度、启动温差等进行设置;
远程控制输出:各输出处在停止状态时,可以通过手动点击监控界面图形控制打开或关闭各输出;
自动报警功能:当缺水或处于空晒保护状态时自动报警,并记录到“报警记录”表内,可以通过查询察看报警情况;
用户密码安全管理:系统分为数个管理级别,登录后可以进行相应级别的操作,避免未授权用户对系统的查看及操作;级别高的用户可修改低级别的用户,管理员可以增加或删除用户;
自动报表功能:自动生成各个温度的报表,
数据趋势曲线:分为历史趋势曲线和实时趋势曲线;
系统工作报表(事件记录):可察看系统工作状态。
